| 主要特点 |

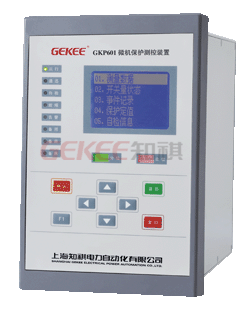

| GKP601通用型保护测控装置通用型强、应用面广，能适用于66kV及以下电压等级非直接接地电网的各类电气设备与线路的主保护或后备保护。一般的配电站系统，采用GKP601一种型号就能满足所有的保护与自动化功能，减少维护工作量和备品备件。 |
| |
| 适用范围 |
> 进线保护及测控
> 出线保护及测控
> 母线分段保护及测控
> 进线或母分备自投保护及测控
> 高压电容器保护及测控
> 高压电动机保护及测控
> 厂用变压器保护及测控
> 高压电动机后备保护及测控
> 主变低压侧后备保护及测控 |
|
| |
| 主要功能 |
保护功能
> 保护库配置有二十几种常用保护，满足用户对不同电气设备或线路的保护要求。
> 用户可根据实际运行需要选配相应的保护，真正实现为用户“量身定做”。
> 各保护功能相对独立，保护定值、时限、闭锁条件和投退可独立整定和配置。
> 保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。 |
| |
控制功能
> 断路器遥控/本地操作及闭锁
> 断路器外部联动控制
> 断路器防跳闭锁控制 |
| |
通信功能
> 支持标准MODBUS规约。
> 可选RS485、RS422、RS232等计算机异步通信方式，以便与同其它自动化系统接口。
> 支持多种物理传输媒介，包括双绞线、同轴电缆、光纤、无线等，可构成各种连接方式和地理跨度的网络系统。
> 将所有运行信息实时发送到上一级SCADA系统，包括遥测、遥信、保护定值、系统参数、事件记录等。
> 能接收上一级SCADA系统下发的各种遥控、遥调和保护。定值整定、保护投退、系统参数修改等命令，实现变电站无人值守方案。 |
| |
测量功能
> 测量内容包括：
a) 电流(Ia、Ib、Ic)，测量精度0.2级
b) 电压(Ua、Ub、Uc、Uab、Ubc、Uca)，测量精度0.2级
c) 频率(F)，测量精度0.02Hz
d) 功率(P、Q、PF)，测量精度0.5级
e) 有功电度(Ph)、无功电度（Qh），测量精度0.5级
f) 与保护相关各种数据(如3I0、3U0、3I2、3U2、Ux等)
> 电流回路支持两相两元件、两相三元件和三相三元件的接线方式
> 电压回路支持三相完全星形(Y/Y)和两相不完全三角形(V/V)接线方式
> 根据CT、PT变比和接线方式，自动进行工程量转换，并显示一次侧值和二次侧值
> 各测量值的精度校正通过软件实现，无需更改硬件 |
| |
| 保护功能配置表 |
| 保护功能 | GKP601 | | 电流速断保护(方向闭锁、低压闭锁) | √注1 | | 限时电流速断保护(方向闭锁、低压闭锁) | √注1 | | 定时限过流保护(方向闭锁、低压闭锁) | √注2 | | 反时限过流保护(IEC标准反时限特性) | √ | | 后加速保护 | √注3 | | 过负荷保护 | √ | | 负序电流保护 | √ | | 零序电流保护 | √ | | 单相接地选线 | √ | | 过电压保护 | √ | | 低电压保护 | √ | | 失压保护 | √ | | 负序电压保护 | √ | | 零序电压保护 | √ | | 复合电压过流保护 | √ | | 低周减载保护(低压闭锁、滑差闭锁、电流闭锁) | √ | | 低压解列保护(滑差闭锁、电流闭锁) | √ | | 重合闸保护(检无压、检同期) | √ | | 备自投+自复 | √ | | 过热保护 | √ | | 逆功率保护 | √ | | 启动时间过长保护 | √ | | 定时限Ix过流保护 | √ | | 反时限Ix过流保护(IEC标准反时限特性) | √ | | 非电量保护 | √ | | 自定义保护 | √ |
|
注1：用于电动机保护时，在电机启动过程中电流整定值自动加倍
注2：用于电动机保护时，在电机启动过程中过流保护自动退出
注3：在用于母联保护时，后加速保护可作为母线充电保护 |
| | | 技术参数表 | | 工作环境 | 继电器输出回路 | | 正常温度 | -40～550C | 分析电压 | 250VAC 220VDC | | 极限温度 | -30～700C | 分析功率 | 1250VA交流或120W直流(电阻性负载) | | 储存温度 | -10～550C | 500VA交流或75W直流(电感性负载) | | 相对湿度 | ≤95% | 工作电流 | 5A 连续工作 | | 大气压力 | 800～110kPa | 触电材料 | 银上镶金 | | 工作电源 | 电气寿命 | 2,000,000次 | | 电压范围 | 交流或直流85～264V | 机械寿命 | 20,000,000次 | | 频率范围 | 40Hz～60Hz | 隔离耐压 | 4kV | | 正常功耗 | 10W | 直流信号输入回路 | | 最大功耗 | 20W | 输入范围 | 4～20mA或0～5V | | 电源跌落 | 200ms | 测量精度 | 0.5% | | 输入保险 | 4A | 功率消耗 | <0.1W | | 隔离耐压 | 3kV | 隔离耐压 | 4kV | | 交流电流回路 | 高压试验 | | 额定电流 | 5A | 绝缘电阻 | 各电气回路之间>500MΩ(500V兆欧表) | | 功率消耗 | < 0.5VA | 各电气回路之间>500MΩ(500V兆欧表) | | 过载能力 | 2倍额定电流，连续工作 | 工频耐压 | 各电气回路之间2.5kV/50Hz,1min | | 10倍额定电流，允许10s | 各电气回路之间2.5kV/50Hz,1min | | 40倍额定电流，允许1s | 冲击电压 | 各电气回路之间±5.0kV/0.5J,1.2/50υs | | 隔离耐压 | 4kV | 各电气回路之间±5.0kV/0.5J,1.2/50υs | | 交流电压回路 | 高频耐压 | 各电气回路之间2.5kV/2s | | 额定电压 | 100V | 各电气回路之间2.5kV/2s | | 功率消耗 | < 0.5VA | 电气干扰试验 | | 过载能力 | 2倍额定电压,连续工作 | 高频干扰 | 电源回路(共模)2.5kV/100kHz,1MHz | | 隔离耐压 | 4kV | 电源回路(差模)1.0kV/100kHz,1MHz | | 控制电源回路 | 交流电流回路(共模)2.5kV/100kHz,1MHz | | 额定电压 | 220V(AC或DC) | 交流电流回路(差模)1.0kV/100kHz,1MHz | | 功率消耗 | < 4mA | 快速瞬变 | 电源回路±2.0kV/5kHz,1min | | 过载能力 | 60%～120%额定电压,连续工作 | 交流电流回路±4.0kV/5kHz,1min | | 隔离耐压 | 4kV | 静电放电 | 空气放电8.0kV | | 开关量输入回路 | 接触放电6.0kV | | 额定电压 | 直流30V(由装置内部电源提供) | 高频电磁场 | 严酷等级Ⅲ级 10V/m | | 分辨率 | < 1ms | 振动试验 | | 隔离耐压 | 3kV | 振动试验 | 符合GB7261-87-16，严酷等级Ⅰ级 | | | | 冲击试验 | 符合GB7261-87-17，严酷等级Ⅰ级 | | | | 碰撞试验 | 符合GB7261-87-18，严酷等级Ⅰ级 |
| | 说明:若要求110V(AC或DC)控制电源或其它超出本技术参数表范围的，则必须在产品订货时给以详细说明。 |
|
